Manteniment de l’tallagespa

Manteniment de l’tallagespa

Instal·lació o extracció de la corretja de transmissió de l’tallagespa a la politja de transmissió de l’motor (plataforma de 122 cm (48 in.))

NOTA: Aquest és un procediment per a una fàcil instal·lació i extracció.

a

MX10523Y

a

MX10520Y

1. Posar la palanca d’elevació en la posició més baixa.

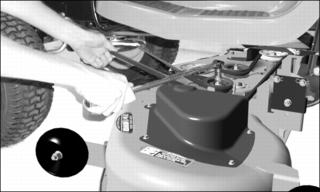

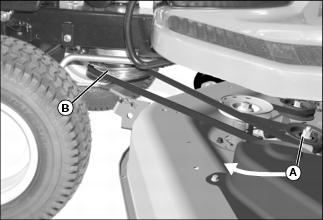

2. Posar una clau tancada de 15 mm o un casquet en la femella de la politja tensora (a), moure la politja tensora cap a la part davantera de l’tractor i subjectar-la per alliberar la tensió de la corretja.

3. Instal·lar la corretja a la politja impulsora (B).

4. Deixar anar la politja tensora per ajustar la corretja.

5. Seguir el mateix procediment per a extreure la corretja.

Extracció de l’tallagespa

1. estacionar la màquina de forma segura (veure Estacionament segur a la secció de SEGURETAT).

2. Posar blocs de fusta sota de cada costat de la plataforma de tall.

3. Col · locar la palanca d’elevació en la posició més baixa, col·locant la plataforma sobre blocs.

a

ac ATENCIÓ: ¡Evitar lesions! Les fulles giratòries són perilloses. Abans d’ajustar o realitzar el manteniment de l’tallagespa:

· Desconnectar el (s) cable (s) de la bugia o el cable negatiu (-) de la bateria per evitar que el motor arrencada accidentalment.

· Usar guants sempre que es manipulin les fulles de tall o a l’treballar a prop d’elles.

a

MX10517Y; MX7681

Nota de fotografia: Plataforma de 107 cm (42 in.) Només.

4. En màquines amb una plataforma de 107 cm (42 in.), Desconnectar el cable d’ transmissió de la TDF (a).

a. Extreure el passador de trava per ressort (B), estirar el cable de transmissió de la TDF cap a fora i mantenir-lo així, aixecar-lo i extreure’l de el suport (C).

b. Extreure el ressort del cable (D) de el suport de la politja tensora (I).

a

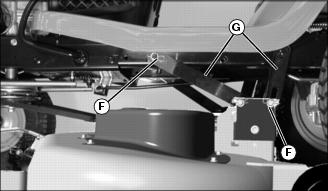

MX10516Y

5. Extreure els passadors de trava per ressort i les volanderes (F) i desconnectar els braços de tir del darrere (G), dos a cada costat.

a

MX10521Y

Nota de fotografia: Es mostra la plataforma de 107 cm (42 in.).

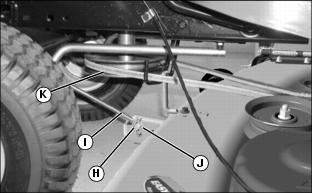

6. Extreure el passador de trava per ressort i la volandera (H) i la vareta de el braç de tir davanter (i) de el suport de la plataforma de tall (J ).

7. Extreure la corretja de transmissió de l’tallagespa de la politja impulsora (K).

8. treure els blocs de fusta de banda i banda i treure el tallagespa de sota la màquina.

9. Quan s’operi la màquina sense la plataforma de tall:

· Extreure els braços de tir del darrere i la vareta de tir davantera de l’tractor i acoblar a la plataforma de tall.

a

MX10514

· A la plataforma de 107 cm (42 in.) només: Empènyer el cable de la transmissió de la TDF cap a l’interior de la presilla (l) i enganxar l’extrem de l’ressort del cable amb els cargols (M) en l’enganxi a l’esquerra el xassís de la màquina.

Instal·lació de l’tallagespa

1. estacionar la màquina de forma segura (veure Estacionament segur a la secció de SEGURETAT).

a

ac ATENCIÓ: ¡Evitar lesions! Les fulles giratòries són perilloses. Abans d’ajustar o realitzar el manteniment de l’tallagespa:

· Desconnectar el (s) cable (s) de la bugia o el cable negatiu (-) de la bateria per evitar que el motor arrencada accidentalment.

· Usar guants sempre que es manipulin les fulles de tall o a l’treballar a prop d’elles.

a

2. Posar la palanca d’elevació en la posició de transport.

3 . lliscar el tallagespa sota de la màquina.

4. Posar blocs de fusta sota de cada costat de la plataforma de l’tallagespa.

5. Col·locar la palanca d’elevació en la posició més baixa.

a

MX10516Y

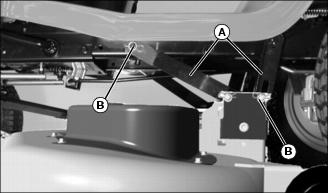

6. subjectar els braços de tir del darrere (a), dos a cada costat, amb volanderes i passadors d’trava per ressort (B).

a

a

IMPORTANT: Evitar danys! Per evitar danys en l’embragatge, assegurar-se que la vareta de tir davantera està correctament instal·lada. Assegurar la vareta amb la volandera i el passador de trava per ressort a l’esquerra el suport de la plataforma de tall.

a

a

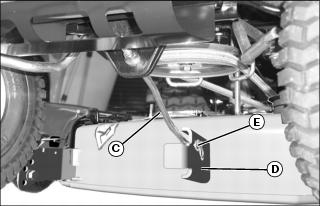

MX10529AY

Nota de fotografia: Per a les fotografies s’ha fet servir la plataforma de 107 cm (42 in.).

7. Instal·lar la vareta de tir davantera (C) en el suport de la plataforma de tall (d) i assegurar-lo amb la volandera i el passador de trava per ressort (e) a l’esquerra el suport segons es mostra.

a

MX10520Y

Nota de fotografia: Per a les fotografies s’ha fet servir la plataforma de 122 cm (48 in.).

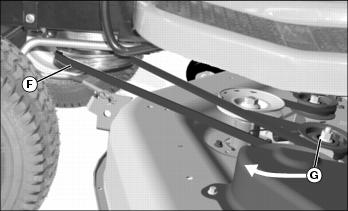

8. Col·locar la corretja de transmissió de l’tallagespa a la politja de transmissió de l’motor (F).

· a la plataforma de 122 cm (48 in.): Moure la politja tensora (G) i el braç tensor cap a la part davantera de l’tractor i mantenir mentre s’instal·la la corretja a la politja de transmissió.

MX10521Y

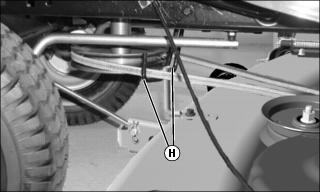

· A la plataforma de 107 cm (42 in.): Assegurar-se que la corretja passa per les dues guies (H).

9. Retirar els blocs de fusta de banda i banda de la plataforma de tall.

10. En màquines amb plataforma de 107 cm (42 in.): Acoblar el cable de transmissió de la TDF.

MX7681; MX10517Y

Nota de fotografia: Plataforma de 107 cm (42 in.) Només.

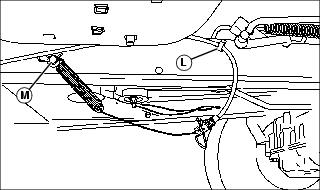

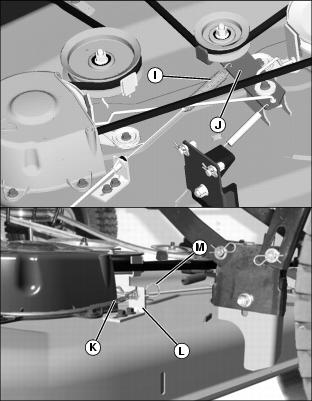

a. Encaminar el cable sota de la corretja de l’tallagespa i la vareta de el fre i acoblar el ressort del cable (I) a el suport de la politja tensora (J).

b. Tirar el cable (K) cap a fora, alinear l’extrem negre de el cable amb la ranura en el suport (L) i deixar anar el cable a la ranura. Assegurar-ho amb el passador de trava per ressort (M).

11. Anivellar el tallagespa.

Canvi de la corretja de transmissió de l’tallagespa (plataforma de tall de 107 cm (42 in .))

a

ac ATENCIÓ: ¡Evitar lesions! Les fulles giratòries són perilloses. Abans d’ajustar o realitzar el manteniment de l’tallagespa:

· Desconnectar el (s) cable (s) de la bugia o el cable negatiu (-) de la bateria per evitar que el motor arrencada accidentalment.

· Usar guants sempre que es manipulin les fulles de tall o a l’treballar a prop d’elles.

a

1. estacionar la màquina de forma segura (consultar Estacionament segur en la secció SEGURETAT).

2. Extreure la plataforma de tall.

3. Extreure la corretja de transmissió.

a

MX10511

a. Treure els tres cargols de barret i el protector de la corretja (A).

a

MX10512

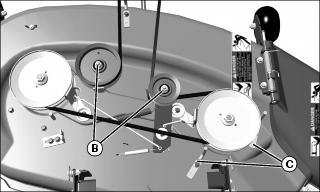

b. Afluixar les politges (B) i les guies de corretja (C).

c. Extreure la corretja de l’tallagespa.

4. Inspeccionar la corretja per revisar que no estigui desgastada ni danyada, canviar-la si és necessari.

5. Netejar la part superior de la plataforma de tall i les politges.

6. Instal·lar la corretja sobre la plataforma de tall com es mostra. Assegurar-se que la corretja està a la ranura de cada politja i dins de les guies de la corretja (C).

7. Prémer les politges a 47 Nm (35 lb-ft).

8. Posar el protector de corretja.

9. Instal·lar la plataforma de tall.

10. Ajustar la tensió de la corretja de l’tallagespa i els frens de la claveguera, si és necessari.

Canvi de la corretja de transmissió de l’tallagespa (plataforma de tall de 122 cm (48 in.))

a

ac ATENCIÓ: ¡Evitar lesions! Les fulles giratòries són perilloses. Abans d’ajustar o realitzar el manteniment de l’tallagespa:

· Desconnectar el (s) cable (s) de la bugia o el cable negatiu (-) de la bateria per evitar que el motor arrencada accidentalment.

· Usar guants sempre que es manipulin les fulles de tall o a l’treballar a prop d’elles.

a

1. estacionar la màquina de forma segura (veure Estacionament segur a la secció de SEGURETAT).

2. Extreure la plataforma de tall.

3. Extreure la corretja de transmissió.

a

MX10505

a. Extreure els set cargols de barret i els protectors de corretja esquerre i dret (D).

a

MX10506

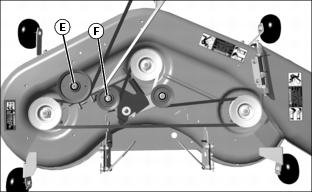

b. Afluixar les politges (E) i (F).

c. Extreure la corretja de l’tallagespa.

4. Inspeccionar la corretja per revisar que no estigui desgastada ni danyada, canviar-la si és necessari.

5. Netejar la part superior de la plataforma de tall i les politges.

6. Instal·lar la corretja sobre la plataforma de tall com es mostra. Assegurar-se que la corretja està a la ranura de cada politja.

7. Prémer les politges a 47 Nm (35 lb-ft).

8.Instal·lar el (s) protector (és) de la corretja.

9. Instal·lar la plataforma de tall.

Ajust de la tensió de la corretja de l’tallagespa (plataforma de 107 cm ( 42 in.))

a

MX7681

1. estacionar la màquina de forma segura (consultar Estacionament segur en la secció SEGURETAT).

2. Afluixar les femelles (a) i allunyar el suport del cable (B) de centre de la plataforma per ajustar la tensió de la corretja. Collar.

Ajust dels frens de cargol (plataforma de 107 cm (42 in.))

a

ac ATENCIÓ: ¡Evitar lesions! Les fulles de l’tallagespa s’han d’aturar en cinc segons aproximadament quan es desactiva el tallagespa o la TDF.

Si les fulles no s’aturen en aquest temps, portar la màquina a el concessionari autoritzat on poden revisar-les de manera segura i realitzar el manteniment a la màquina.

a

a

a

IMPORTANT: Evitar danys! Evitar danys a la corretja.

Revisar i corregir el fre de cargol cada vegada que s’ajusti la tensió de la corretja de l’tallagespa.

Ajustar la tensió de la corretja de la unitat, de ser necessari, abans d’ajustar els frens.

a

1. estacionar la màquina de forma segura (consultar Estacionament segur en la secció SEGURETAT).

2 . Extreure la plataforma de tall.

a

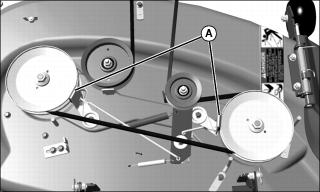

MX10512

3. Extreure el protector de la corretja esquerre i ajustar els dos frens de la fulla (A).

a

MX10507

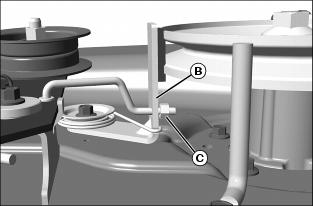

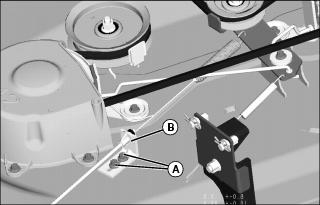

4. Mesurar la distància des del suport de el fre de cargol (B) a la femella (C) en l’extrem de la vareta de el fre.

· la distància entre el suport i la femella ha de ser: 2-3 mm (0,08-0,12 in.).

5. Si cal fer un ajust, girar la rosca (C) a la fi de la vareta de el fre en la direcció correcta per col·locar el fre a la distància correcta de la politja.

6. Ajustar els dos frens.

7. Instal·lar el protector de la corretja esquerra.

8 . Instal·lar la plataforma de tall.

Revisió de fulles de tall doblades

a

ac ATENCIÓ: ¡Evitar lesions! Les fulles de tall estan afilades. Utilitza guants sempre que es manipulin les fulles de tall o a l’treballar a prop d’elles.

Canviar les fulles si estan defectuoses. Mai s’han de soldar ni redreçar.

a

1. estacionar la màquina de forma segura (consultar Estacionament segur en la secció SEGURETAT).

2. Elevar la unitat de tall a la posició més elevada per accedir a les fulles.

a

MX4897

Nota de fotografia: la plataforma de tall amb descàrrega lateral s’usa per a fins il·lustratius.

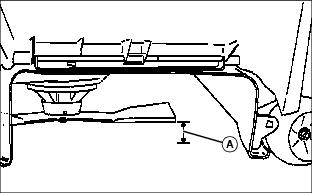

3. Mesurar la distància (A) entre la punta de la fulla i la superfície plana de terra .

4. Girar la fulla 180 ° i mesurar la distància entre la punta de l’altra fulla i la superfície plana de terra.

5. Instal·lar la nova fulla si la diferència entre les dues mesures és més gran de 3 mm (1/8 in.).

6. Repetir el procediment per a totes les fulles.

Manteniment de les fulles de l’tallagespa

a

ac ATENCIÓ: ¡Evitar lesions! Les fulles giratòries són perilloses. Abans d’ajustar o realitzar el manteniment de l’tallagespa:

· Desconnectar el (s) cable (s) de la bugia o el cable negatiu (-) de la bateria per evitar que el motor arrencada accidentalment.

· Usar guants sempre que es manipulin les fulles de tall o a l’treballar a prop d’elles.

a

Extracció de les fulles de tall

1. Elevar la plataforma de tall per accedir a les fulles de tall. Si cal, extreure la plataforma de tall.

2. Travar la fulla de tall amb un tros de fusta per evitar que giri.

a

MX10510

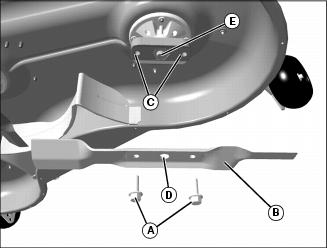

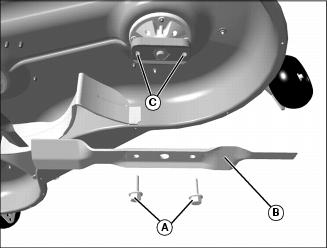

3. Afluixar i extreure els dos perns de barret (A), i la fulla (B) . No extreure les dues femelles / boixes (C) dins dels orificis de l’adaptador de la fulla.

4. Inspeccionar les fulles; esmolar, equilibrar-les o canviar segons sigui necessari.

Instal·lació de les fulles de tall

MX10510

1. Assegurar-se que les dues femelles / boixes (C) són al seu lloc.

2. Posar la fulla de l’tallagespa (B) amb el tall cap a terra.

3. Alinear l’orifici central (d) en la fulla amb l’eix de la claveguera (e) i posar la fulla en la claveguera de l’tallagespa.

4.Instal·lar i estrènyer manualment els cargols de barret (A) fins que la fulla de tall quedi totalment en contacte (completament assentada) amb la claveguera.

5. Travar la fulla de tall amb un tros de fusta per evitar que giri i estrènyer els cargols de barret a 62 Nm (46 lb-ft).

Esmolat de les fulles

a

ac ATENCIÓ: ¡Evitar lesions! ‘Les fulles de tall són perilloses!

· Utilitza sempre guants a l’treballar amb les fulles.

· Utilitza sempre ulleres de seguretat a l’esmolar.

a

· Esmolar les fulles amb una esmeriladora, una llima de mà o una esmoladora elèctrica.

a

MIF

· Mantenir el bisell original (A) durant l’afilat.

· el tall de la fulla (B) ha de ser de 0,40 mm (1/64 in.) o inferior.

· Equilibrar les fulles abans de instal·lar-les.

Equilibrat de les fulles

a

a

c ATENCIÓ: ¡Evitar lesions! Les fulles de tall estan afilades. Utilitza guants sempre que es manipulin les fulles de tall o a l’treballar a prop d’elles.

a

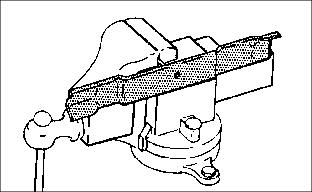

1. Netejar la pala.

a
